Luchtbehandelingstoestel met tegenstroom platenwarmtewisselaarNX ThermoCond Aquaculture

Tegemoetkomen aan de specifieke vereisten van aquacultuur

Dankzij onze decennialange ervaring op het gebied van luchtbehandeling in overdekte zwembaden kunnen we een oplossing op maat bieden voor de specifieke vereisten van de aquacultuur. De NX ThermoCond unit is ontwikkeld om alle noodzakelijke componenten te integreren voor optimale verwarming, ontvochtiging en ventilatie van aquacultuurgebouwen.

  • NX ThermoCond kan maximale luchtdebieten aan van 3.300 - 37.000 m³/h

  • Corrosievrije tegenstroom platenwarmtewisselaar gemaakt van polypropyleen

undefined
undefined
undefined
undefined

Maximale flexibiliteit en prestaties

Ontdek onze baanbrekende behuizing: met zijn flexibele configuratie, hoogwaardige materialen en innovatieve koeltechnologie zet hij nieuwe standaarden. Maximale prestaties, minimale benodigde ruimte en een indrukwekkend luchtdebiet van 3.300 - 37.000 m³/u.

Eenvoudige configuratie

Dankzij onze configurator is het nauwkeurige ontwerp van ventilatiesystemen nu nog eenvoudiger. De nieuwe online tool zorgt ervoor dat het ventilatiesysteem betrouwbaar werkt en dat de aangesloten belastingen op locatie niet te groot zijn. U profiteert ook van een nauwkeurige berekening van de levenscycluskosten.

Minimaal energieverlies en duurzaam ontwerp

Panelen gemaakt van gegalvaniseerde, met kunststof beklede (ca. 35 μm aan alle zijden) staalplaat. Warmtebruggen worden voorkomen door het gebruik van kunststof profielen.

  • Warmtebrugfactor TB1

  • Mechanische sterkte D1 (M)

  • Lekkage behuizing L1 (M)

  • Filter bypass lekkage F9 (M)

  • Warmteoverdracht T2

  • Corrosiebeschermingsklasse C4

Eenvoudig te bedienen

Ons uitgebreide regelsysteem voor ventilatie-units maakt geavanceerde technologie moeiteloos te gebruiken. Optimaliseer de prestaties van uw ventilatie en creëer het perfecte binnenklimaat - eenvoudig en efficiënt. Profiteer van een effectiever gebruik van ventilatie-units en verlaag uw energieverbruik terwijl u het ideale binnenklimaat behoudt.

Corrosievrije warmtewisselaar

Onze oplossing

Met meer dan 40 jaar ervaring hebben we een product ontwikkeld dat nauwkeurige verwarming, geavanceerde ontvochtiging en intelligente ventilatie biedt. De geïntegreerde tegenstroom platenwarmtewisselaar met een echte tegenstroomverhouding van 80% maximaliseert de warmteterugwinning voor maximale efficiëntie en energiebesparing.

Close-up NX ThermoComd: Warmtewisselaar

Polypropyleen in plaats van aluminium

De sleutel tot onze corrosievrije aanpak is polypropyleen (PP), een thermoplastisch materiaal. Vergeleken met conventionele materialen biedt PP niet alleen een hoge weerstand tegen zuren, logen, zouten en oplosmiddelen, maar is het ook vrij van giftige stoffen en grondwaterneutraal. Hierdoor is het ideaal voor gebruik in luchtbehandelings- en ventilatietechnologie, zowel in industriële toepassingen met vervuilde afvoerlucht als in gebieden met een hoge luchtvochtigheid.

Hoge duurzaamheid

De corrosievrije eigenschappen van polypropyleen zorgen voor een lange levensduur zonder de invloed van oxidatie, roestvorming of andere typische corrosieprocessen. Onze warmtewisselaar is ongevoelig voor microbiologische groei en vormt dus geen voedingsbodem voor ziektekiemen of algenafzetting.

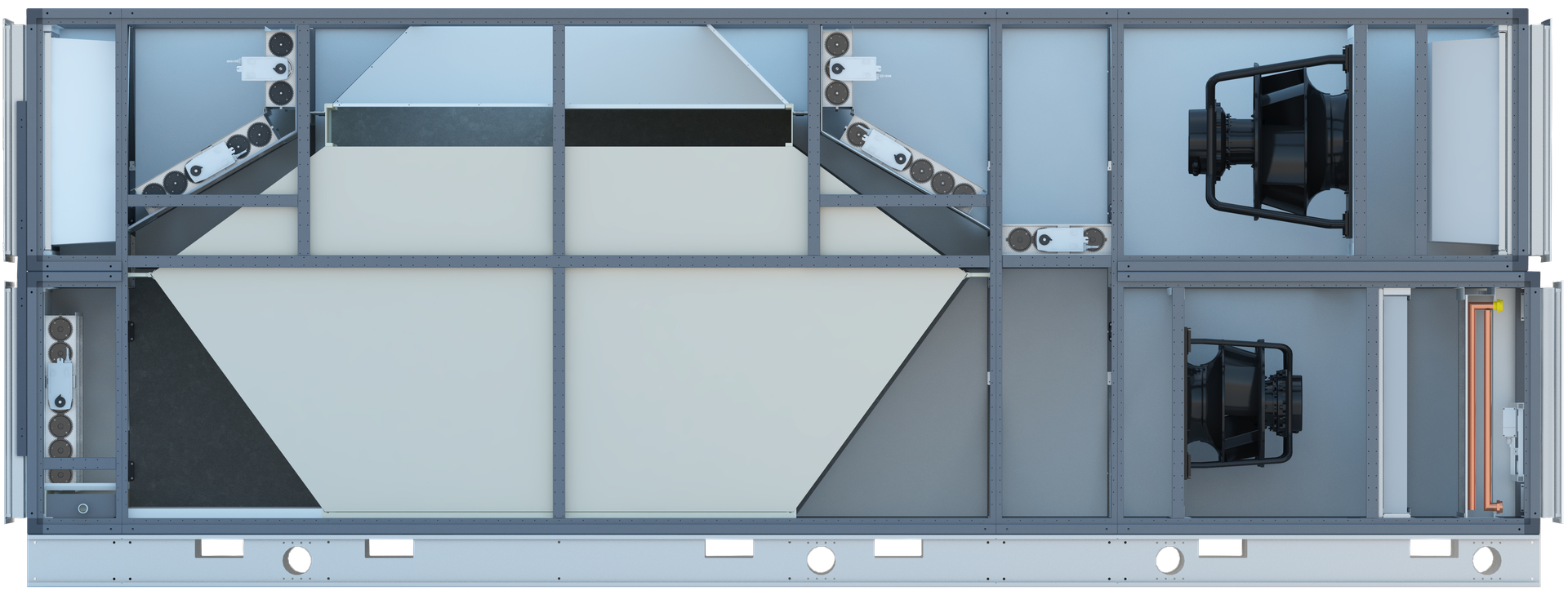

Luchtbehandelingstoestel voor verwarming, ontvochtiging en ventilatie van aquacultuur

Two-stage supply air filtration

Heating coil

Energy-saving EC fans

Complete cleaning of the heat exchanger possible without dismantling

Corrosion-free counterflow plate heat exchanger made of polypropylene

Constantly regulated recirculation air dampers for heating purposes

Bypass

Integrated bypass for both airways for prevention of overheating at summerconditions

Profiled, closed frame construction made of galvanized and powdercoated steel sheet

Alles-in-één concept

De units van de NX ThermoCond serie bereiken een zeer hoge energie-efficiëntie, omdat de geïntegreerde regeling het minimale aandeel buitenlucht bepaalt dat nodig is voor het ontvochtigen van de binnenlucht in de industriehal. De geïntegreerde tegenstroom platenwarmtewisselaar bereikt de hoogste warmteterugwinningspercentages met een werkelijk tegenstroomaandeel van 80%.

Prestatieparameters

De NX ThermoCond is standaard uitgerust met een groot aantal prestatieparameters:

  • Corrosievrije tegenstroom platenwarmtewisselaar gemaakt van polypropyleen

  • Verwarmingsbatterij

  • Luchtfiltratie in alle bedrijfsomstandigheden, met filters in extractie-, buiten- en toevoerlucht

  • Constant geregelde recirculatiekleppen voor verwarmingsdoeleinden

  • Geïntegreerde vrij programmeerbare regel- en besturingseenheid

  • Intensieve kwaliteitscontrole met fabriekstest

  • Volledige reiniging van de warmtewisselaar mogelijk zonder demontage

Extra opties

We bieden ook een groot aantal opties voor maatwerk. Deze omvatten een verkorte versie van de recuperator, dempers voor een geluidsarme werking, opties voor installatie buitenshuis, opties voor onderhoud op afstand voor efficiënt onderhoud en verschillende versies van het gebouwbeheersysteem (GBS).

Onze projecten in beeld

Meer informatie

Warmtewisselaar

Revolutionaire prestaties in airconditioning voor gebouwen: onze tegenstroomplatenwarmtewisselaar van microbiologisch niet-metaboliseerbaar polypropyleen zet nieuwe standaarden. Met een tegenstroomverhouding van minstens 80 % optimaliseren we het luchtvolume op alle bedrijfspunten, de warmteterugwinningscoëfficiënt, de debietverliezen en de condensaatverwijdering. Ons geïntegreerde ontwerp maximaliseert de efficiëntie over de hele diepte van de unit en garandeert piekrendement over het hele buitentemperatuurbereik. Zeer corrosiebestendig, zuur- en alkalibestendig - onze tegenstroom platenwarmtewisselaar voldoet aan de strenge eisen van VDI 6022 en VDI 3803 blad 1. Met een minimale lamelafstand van 5,2 mm en volledige reinigbaarheid volgens VDI 3803 blad 1:2020-05 zetten we nieuwe standaarden in de industrie.

Besturings- en regelunit

Onze schakel- en besturingsapparatuur herdefinieert efficiëntie. Een voorbedrade schakelkast bevat alle besturings-, regel- en aandrijfcomponenten, perfect afgestemd op uw unit. Van klemmen voor de hoofdvoeding tot motor- en besturingskabels, hoofd-/reparatieschakelaars en motorregelcomponenten - alles is nauwkeurig geïntegreerd. Ons elektronisch besturingssysteem stelt nieuwe normen voor programmeervrijheid. Met een objectgeoriënteerde grafische editor en de optie voor uitbreiding via de perifere bus met lokale of externe I/O-uitbreidingsmodules behoudt u de volledige controle. Dankzij potentiaalvrije contacten geschikt voor 230 V / 2 A bieden we een flexibele besturingsoplossing die perfect aansluit op uw behoeften. De schakelkast is gemonteerd op de unit en opvouwbaar voor transport of mogelijk voor wandmontage met 15 meter kabellengte.

Behuizing
  • Warmtebrugklasse TB1 (M)

  • Lekklasse L1 (M)

  • Stabiliteit behuizing D1 (M)

  • Filter bypass lekkage F9 (M)

  • Panelen en deuren in corrosieklasse C4

  • Warmteoverdracht T2 (M)

Filter

Pure bescherming voor schone lucht: onze filters voldoen aan ISO 16890 en stellen nieuwe normen in filtertechnologie. De filters zijn uitgerust met hoogwaardige paneelfiltercellen of zakkenfilters die maximale filterprestaties garanderen. Met een filtratie-efficiëntie die voldoet aan de kwaliteitsnormen en een CE 1935/2004 voedselcompatibiliteitstestcertificering bieden wij u topkwaliteit.

Onze filters zijn geschikt voor elk klimaat: met geschiktheid voor relatieve vochtigheid tot 100% zijn ze de optimale keuze voor diverse omgevingen. Een intelligent filtermontageframe, afgedicht met zelfdichtend rubber, zorgt voor een stevige afdichting tegen de behuizing.

Dempers

Constant geregelde recirculatiekleppen voor verwarmingsdoeleinden. Luchtdicht volgens DIN EN 1751:2014 klasse 2. Het klepontwerp maakt een volledige opening van de luchtwegen mogelijk voor de laagst mogelijke debietverliezen en een optimale belasting van de nageschakelde componenten.

Fabriekstestrun

Voor de hoogste kwaliteit: ieder toestel ondergaat een gedocumenteerde test vóór levering. De schakelkasttest wordt uitgevoerd volgens DIN EN 60204 en omvat de montage en bedrading in het testveld. Visuele en lekcontroles van alle installaties garanderen uw veiligheid. Bovendien wordt een gedetailleerde test uitgevoerd en worden veiligheidsrelevante parameters ingesteld. Onze software en alle besturings- en regelcomponenten worden onderworpen aan een gedetailleerde functiecontrole. Het drukmeetrapport van de fabriekstest wordt meegeleverd. We vertrouwen op de hoogste kwaliteitsnormen om aan uw eisen te voldoen.

Onderhoud

Volledige reiniging van de warmtewisselaar mogelijk zonder demontage. Dankzij de inspectieopeningen kan de voorzijde volledig geopend worden voor onderhoud en reiniging.

Kleur
  • Kleur interieurpaneel: 1A Kleur gebaseerd op RAL 7035 (lichtgrijs)

  • Kleur buitenpaneel: 1A Kleur gebaseerd op RAL 2004 (zuiver oranje)
